粉尘处理设备

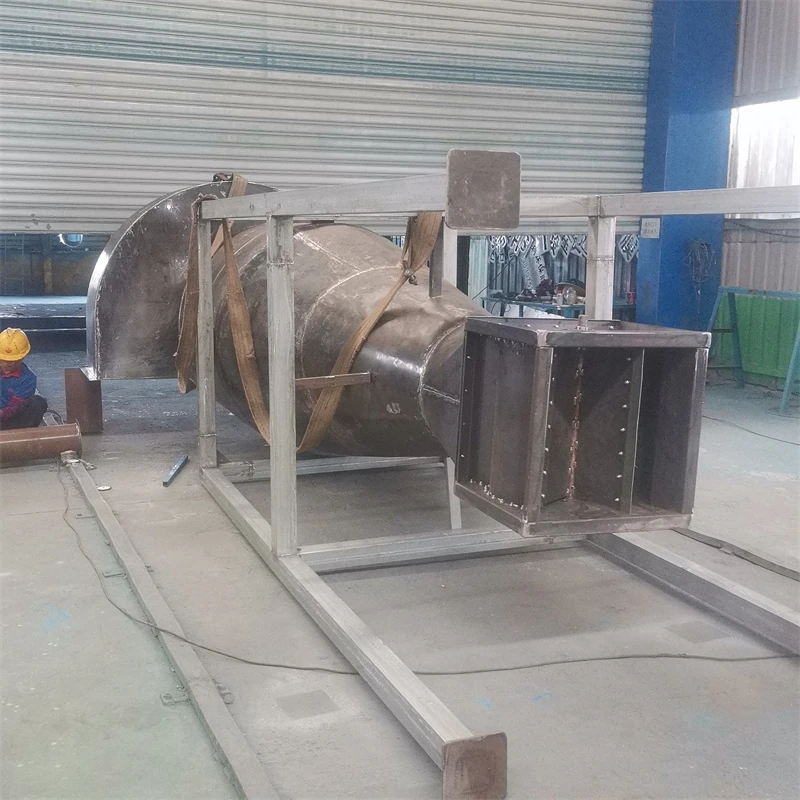

旋风除尘器

利用旋转气流产生的离心力使尘粒从气体中分离出来的设备。 特点：结构简单、占地面积小，操作维修方便，压力损失中等，动力消耗不大，操作可靠，适应高温高浓度的气体，一般收尘效率约为60％~90 ％，适用于收集大于10 μm的粉尘。

缺点：

捕集微粒小于5微米的效率不高。

 一、构造及原理

1、旋风除尘器结构 普通旋风除尘器是由以下等部分组成 排气管 进气管 筒体 锥体 旋风除尘器的工作原理 含尘气流由进口沿切线方向进入除尘器后，沿器壁由上而下作旋转运动，这股旋转向下的气流称为外涡旋（外涡流），外涡旋到达锥体底部转而沿轴心向上旋转，经排出管排出。这股向上旋转的气流称为内涡旋（内涡流）。外涡旋和内涡旋的旋转方向相同，含尘气流作旋转运动时，尘粒在惯性离心力推动下移向外壁，到达外壁的尘粒在气流和重力共同作用下沿壁面落入灰斗。 气流从除尘器顶部向下高速旋转时，顶部压力下降，一部分气流会带着细尘粒沿外壁面旋转向上，到达顶部后，再沿排出管旋转向下，从排出管排出。这股旋转向上的气流称为上涡旋。 a. 直入切向进入式 b. 蜗壳切向进入式 c. 轴向进入式 二、旋风除尘器类型

1、进气方式分 切向进入式 轴向进入式

2、按结构形式分： 由多个相同构造形状和尺寸的小型旋风除尘器（又叫旋风子）组合在一个壳体内并联使用。具有处理风量大, 除尘效率较高的特点。

（1）多管旋风除尘器 多管旋风除尘器 设有旁路分离室, 利用上旋涡分离粉尘, 从而提高除尘效率. 为了使除尘器顶部空间形成明显的上旋涡, 进气口上沿离顶盖要相距一定的距离。 （2）旁路式旋风除尘器 它是一种具有呈倒锥体形状的锥体, 并在锥体的底部装有反射屏的
